ZSG-B型视盅
发布时间：2022-03-25作者：隆凯工业

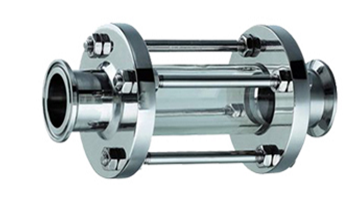

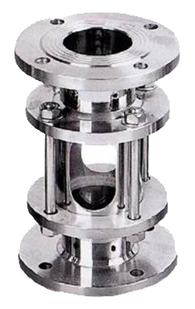

ZSG-B型

视盅也称玻璃管视镜是一个使用非常广泛的俗称，视盅是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视盅能随时观察管道中的液体、气体、蒸气等介质的流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。


适用工况

视盅适用常压介质管道，最高压力不能超过0.1Mpa。因此特性，大部分视盅连接方式使用快开形式。

订货选型

型号

规格

压力

温度

ZSG-Z十字型

1/2”(15mm)-12”(300mm)

PN2.5-PN64

150LB-300LB

-30℃-1200℃



壳体材质

玻璃材质

密封件

连接标准

碳钢

合金钢

低温钢

镇静钢

奥氏体不锈钢

双相不锈钢

超级不锈钢

郜

钠钙玻璃

硼硅玻璃

树脂玻璃

三元乙丙橡胶

PTFE

铁氟龙

螺纹/承插（ANSI及GB）

对焊（ANSI及GB）

法兰（ANSI、DIN、JIS及GB）

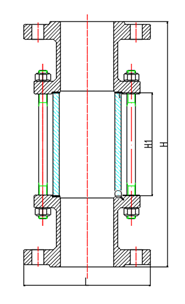

ZSG-B管道视盅参考尺寸（mm）






口径SIZE

L

H

H1

DN

In.

15

1/2

80

100

250

20

3/4

90

100

250

25

1

100

100

250

32

1-1/4

120

100

250

40

1-1/2

130

100

250

50

2

140

100

250

65

2-1/2

160

100

250

80

3

190

100

250

100

4

210

100

250

125

5

240

100

250

150

6

265

100

250

200

8

320

100

250

250

10

375

100

250

300

12

440

100

250

注：尺寸以HG/T 20592-2009 PN6 PL-RF法兰为模版，如需其他标准法兰尺寸需参照其他法兰标准计算，尺寸可以定制。
